Kit’s Junction Box Especiais (com Entrada/Saída Variável) DUAS CHAVES DE DESALINHAMENTO COM PROTEÇÃO TRIPLA IP67

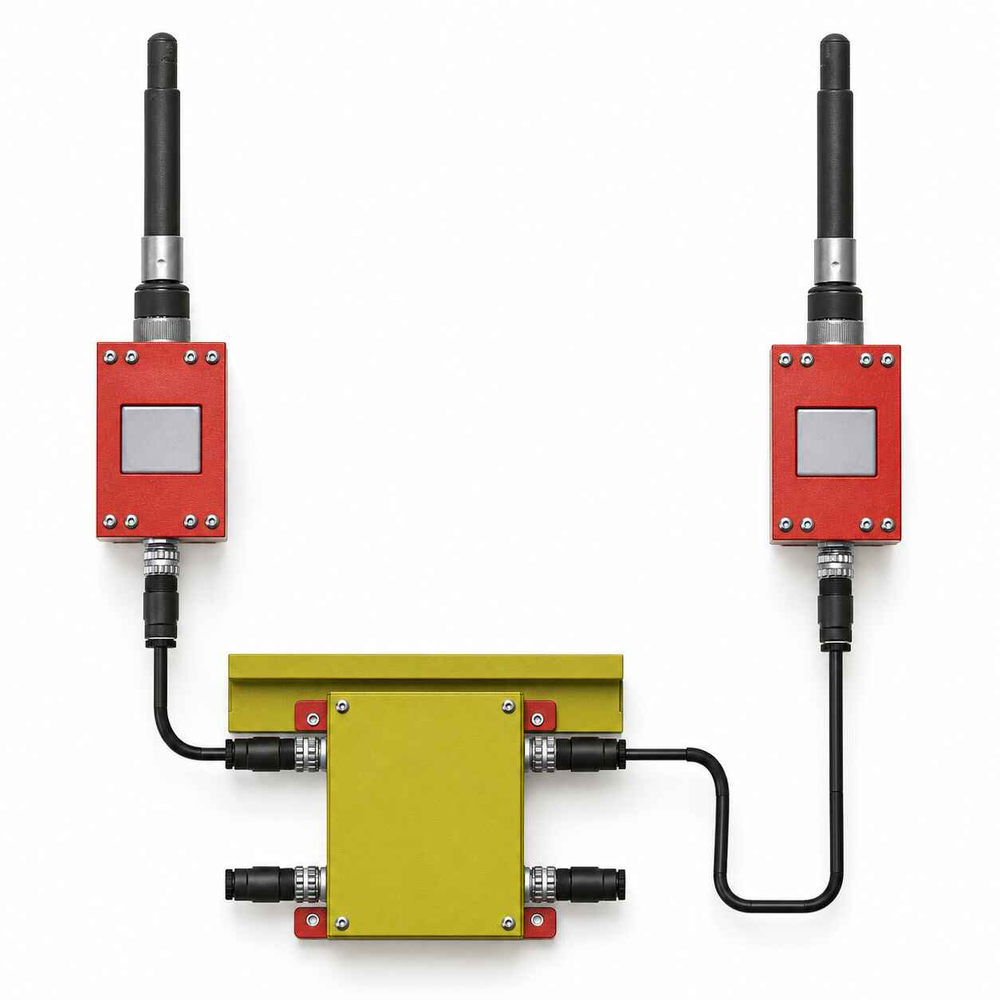

O kit é utilizado para interligar duas chaves de desalinhamento ao sistema de controle da correia transportadora, facilitando a instalação, a manutenção e a identificação de falhas.
O conjunto pode incluir Junction Box em aço inox, chaves com proteção IP67, cabos e conectores de 5 ou 6 vias, com ligações 1NA+1NF ou 2NF. Também pode ser fornecido para uso em rede Dupline Standard ou Safe.
A solução permite organizar as conexões em campo e agilizar a substituição ou o teste dos componentes do sistema.
Informações Técnicas Básicas

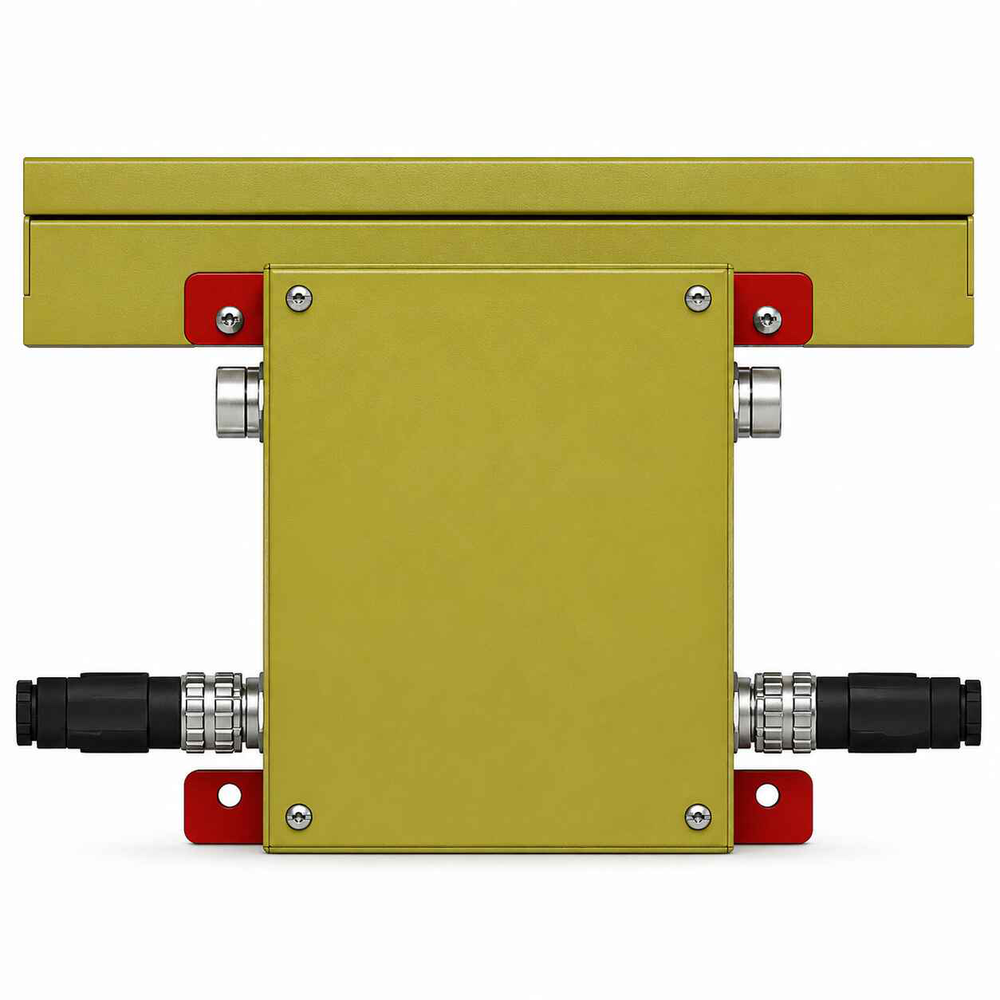

A) 1 (Uma) Junction Box Safe 4.0 (inox) com 4 flanges machos e com 2 conectores reto fêmea 7/8” – 5 vias ou 6 vias* para INTERLIGAÇÃO das chaves com a ligação de saída (1NA+1NF). Referências para modelos de 5 vias:
(A1) REF.: XSCJBS02D-4FM-2CF-7/8-5V-1NA+1NF
(A2) REF.: XSCJBS02D-4FM-2CF-7/8-5V-1NA+1NF-M12-8V-DUPLST
* Referências de 6 vias sob consulta.
B) 2 (Duas) Chaves de desalinhamento corpo nylon com 1 flange macho – 7/8” – Ligação de saída – 5 vias ou 6 vias* (1NA+1NF) . Referências para modelos de 5 vias:
(B1) REF.: SLFCH-02-HMROL-6/NP/8/10/13/SL/BLG (SEM REDE) (CORPO NYLON – BLINDADA)
(B2) REF.: SLFCH-02-HMROL-DUPL-7/IP/8/10/13/SL/BLG/SDST ou /SDSF (REDE DUPLINE STANDAR ou SAFE) (CX INOX)
* Referências de 6 vias sob consulta.

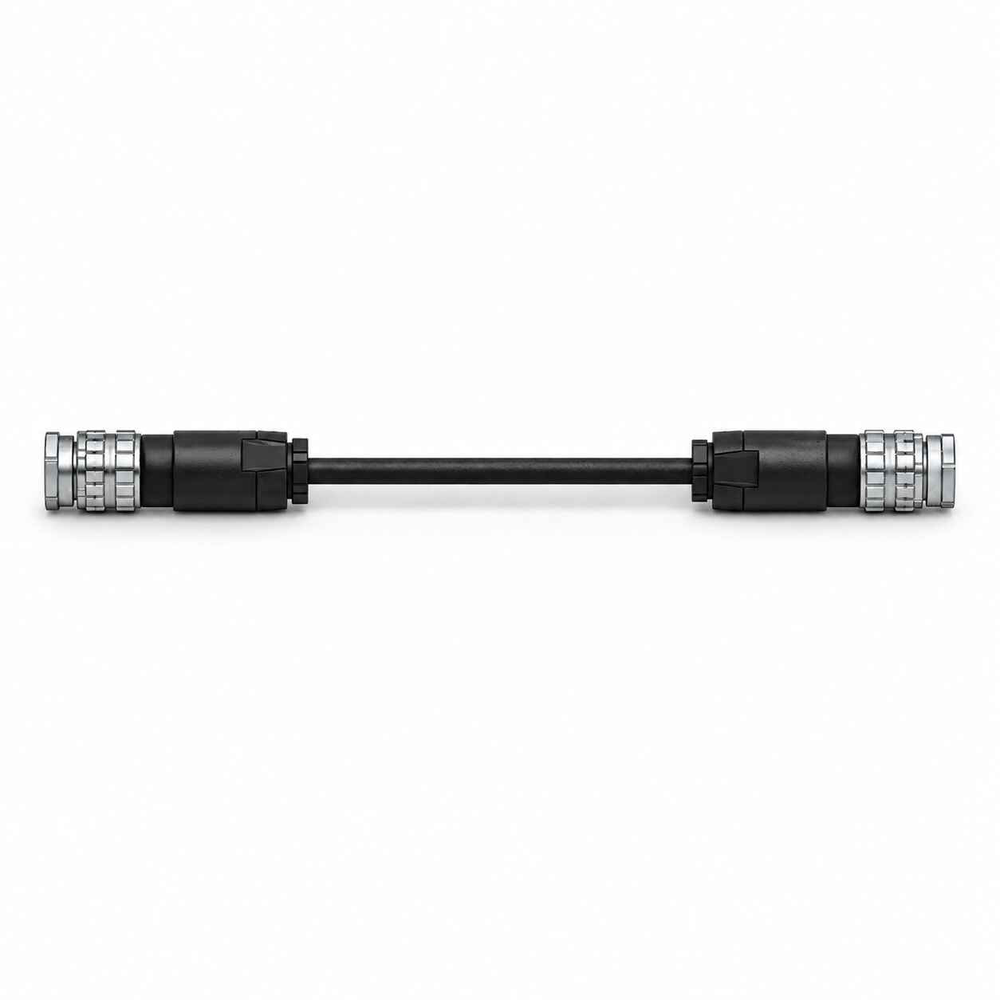

C) 1 Um cabo com 2 conectores reto femêa 7/8” – 5 vias ou 6 vias*, para INTERLIGAÇÃO das chaves com a ligação de saída (1NA+1NF) ou (2NF) com 3 mts . Referências para modelos de 5 vias:
(C1) REF.: XSCB3-2CF-7/8-5V-1NA+1NF-HMROL-3M
(C2) REF.: XSCB3-2CF-7/8-5V-2NF-HMROL-3M-DUPL
* Referências de 6 vias sob consulta.
D) 1 Um cabo com 2 conectores reto fêmea 7/8” – 5 vias, para INTERLIGAÇÃO das chaves com a ligação de saída (1NA+1NF) ou (2NF) com 5 mts ou 8 mts. Referências para modelos de 5 vias:
(D1) REF.: XSCB5-2CF-7/8-5V-1NA+1NF-HMROL-5M
(D2) REF.: XSCB5-2CF-7/8-5V-2NF-HMROL-5M-DUPL
(D3) REF.: XSCB8-2CF-7/8-5V-1NA+1NF-HMROL-8M
(D4) REF.: XSCB8-2CF-7/8-5V-2NF-HMROL-8M-DUPL
* Referências de 6 vias sob consulta
E) Conectores reto macho 7/8 “- 5 vias ou 6 vias*, para montagem de cabos de interligação para as chaves de desalinhamento (HMROL). Referências para modelos de 5 vias:
(E1) REF.: JM1-XSCM-7/8-5V-1NF-HMROL
(E2) REF.: JM2-XSCM-7/8-5V-2NF-HMROL
* Referências de 6 vias sob consulta.
F)Conectores reto fêmea 7/8” – 5 vias ou 6 vias*, para montagem de cabos de interligação das chaves de desalinhamento (HMROL).
(F1) REF.: CIF1-XSCF-7/8-5V
(F2) REF.: CIF2-XSCF-7/8-6V
G) Kit completo parauso em redes dupline – somente para caixa inox
(G1) REF.: SKCJBS02D-1A2/2B2/1C2/1D2-DUPL(5 vias ou 6 vias).
